CX-XB-T2.0 汽車雪崩管測試儀 使用說明書2





           常州創新電子設備有限公司
       電話：0519—85113592，13813561387
                 22mm22.cn
   一。CX-XB-T2.0 雪崩管測試儀主要用于測量汽車雪崩管雪崩電壓以及漏電流。
一，技術指標
   1，VBR電壓范圍0.00—80.00V（±1.0%）。
   2，IRRM漏電測量范圍0.0-40.00uA（±1.0%）。
   3，IBR電流范圍0.1-200mA。
   4，電源電壓AC220V（10%）50Hz，30w。
二.使用方法以及界面說明。
   1.第一頁（開機后畫面）

1.1   IBR為測試雪崩電壓時電流，標準為100mA恒流源，VBR為雪崩值（IBR電流下）。
VRRM為儀表反向輸出的實時測量漏電電壓，IRRM為儀表反向測量的漏電值。
1.2   Time是指每測量一次用時，單位毫秒。
1.3    Speed是儀表的當前測量速度，單位（只/秒）。

測試方式選擇，可選“自動測試”“按鈕測試”，開機默認是“自動測試”。

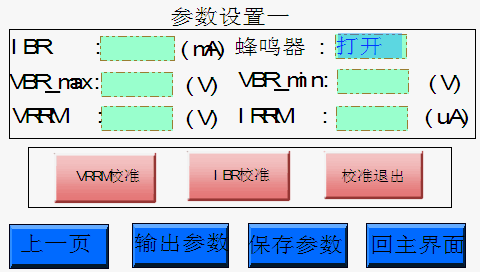

2，第二頁，設置畫面

2.1IBR是指測量雪崩電壓時電流，單位mA，標準為100mA,設置方法如下：

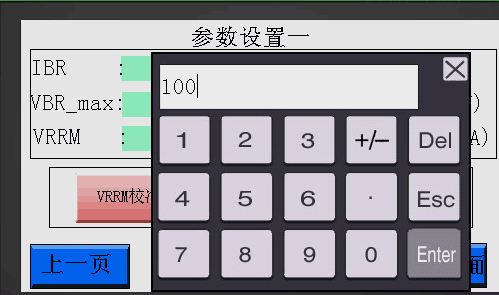

用觸摸筆點擊IBR顯示窗口，彈出系統鍵盤

輸入想要設置的IBR值，按Enter鍵確認。
2.2VBR_max,VBR_min分別是雪崩電壓的上限值和下限值，超過即為不合格，設置方法如同以上，點擊窗口，彈出系統鍵盤，輸入正確的電壓，范圍1.0-80.00V,
2.3 VRRM為測量漏電的電壓值。
2.4 IRRM為漏電上限值。
2.5點擊蜂鳴器狀態窗口，可以選擇打開蜂鳴器和關閉蜂鳴器。

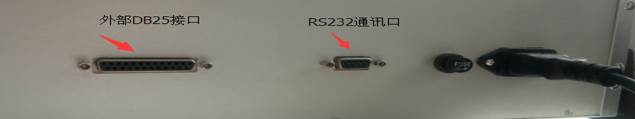

3，第三頁，輸出接口部分，
儀表接口部分界面。

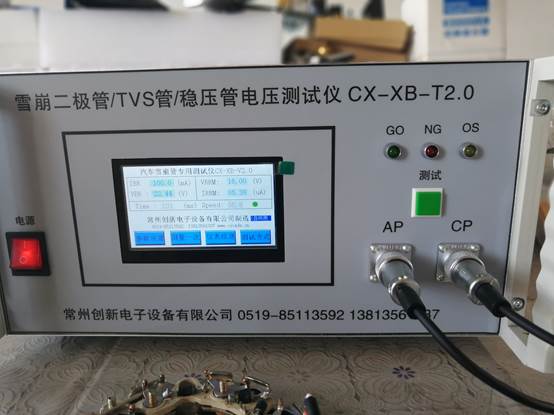

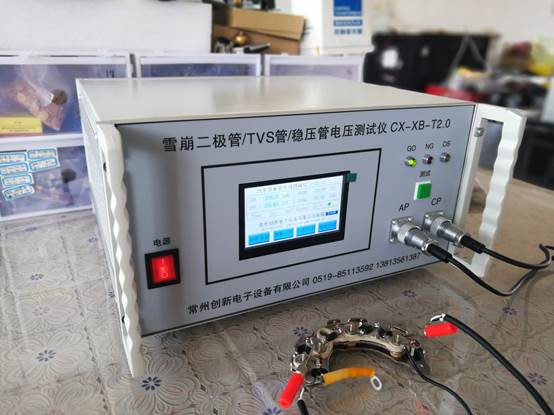

4，面板操作說明

GO-合格指示燈
NG-不合格指示燈
OS-開路或短路指示燈
測試按鈕為按鈕測試作用
AP為雪崩二極管負極，CP為雪崩二極管正極。
   因?yàn)閮x表輸出電壓高于100V，測試請注意安全！
  微信號:13813561387，qq：106474974
 官網：22mm22.cn
