二極管正向電壓測試儀 使用說明書



常州創新電子設備有限公司
            電話： 0519-85113592
            手機（微信）：13813561387
    二極管正向電壓測試儀使用說明
用于測量半導體二極管正向壓降VF
1. 技術參數：
正向電流IF  0.1A~12.0A       ±1％
(我公司還有其它型號從1-1000A的正向壓降測試儀，價格和型號不一樣，可以根據用戶需要定做)
正向壓降VF 0.000V~4.000V   ±1％ ±2個字
電流電壓     220V  ±10％   10VA
2. 使用方法：

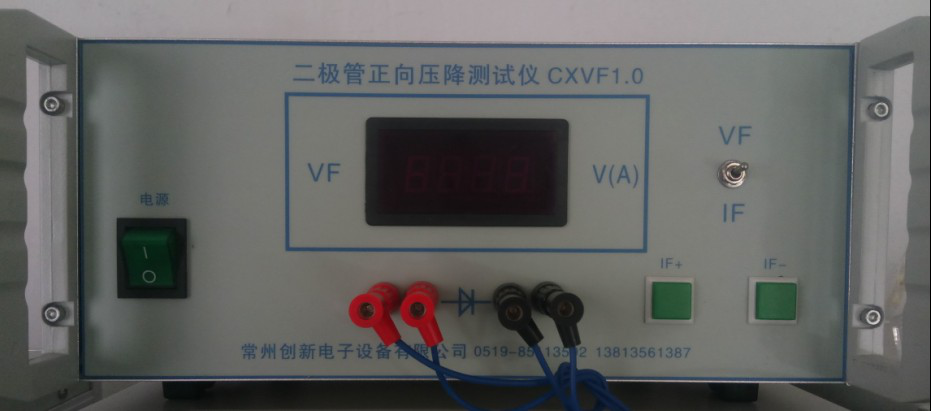

2.1 電流設置，把面板上的鈕子開關打到IF,此刻顯示器顯示的是設定IF值，
按IF+鍵電流增加，按IF-鍵電流減小，如果按住IF+或者IF-鍵2秒以上，可快速設置電流值，
設置完畢后把面板鈕子開關打到VF位置(儀表會自動保存設置的電流值，不需要每次測量都修改，
除非測量電流不同的材料時候)，此刻顯示的就是VF值。
2.2 設定好電流IF值后，在測試座上放上二極管（注意極性不要放反）
，LED數字顯示VF值.由于VF測量電流較大，務必采用四端法測試，可以用本公司配套的測試座，
用戶自己外接測試線時，請務必用4根線，否則測試不準確。
