CX-0210-V2.0熱敏電阻測試儀

CX-0210-V2.0熱敏電阻測試儀
使用說明書










           常州創新電子設備有限公司
       電話：0519—85113592，13813561387

   一。CX-0210-V2.0熱敏電阻測試儀主要用于熱敏電阻的測試（也可用于普通電阻的測量）主要特點如下：
   1，測試精度高可達0.02%（萬分之二），由于采用進口24位的采樣AD，轉換精度高。
   2，采樣時間精度可選，測試速度快，儀表測量速度可達10只/秒鐘（理論值，具體的速度還取決于設備分割器的動停比例即留給儀表的測試時間以及恒溫環境的效果），可以和自動設備連接，用于大規模傳感器的生產，也可用于人工檢測用，使用非常靈活方便。
  3，較低的溫漂，內部采用國內軍品級C7的標準電阻做基準。
  4，測試范圍大，測試范圍100歐-2M歐，涵蓋熱敏電阻的全系列。
  5，設計采用4.3寸觸摸屏，人機界面友好，易于操作。
  6，測試方法靈活，可以用一個標準熱敏電阻做對比法（對油槽溫度要求低），也可以直接測量阻值分選（對25攝氏度的油槽要求高）。
  7，分選的檔位多達8擋（BIN1-BIN8按照百分比）。
  8，分選輸出多達8個（BIN1-BIN8），輸出端都是開路門可以直接接PLC的X點或24V的氣動電磁閥。
  9，分檔范圍直接采用百分比（市場上熱敏電阻成品均是按照百分比確定品質）。
   10，有EOT（測試結束）信號，可以給設備測試結束信號，可以使設備工作快速高效。
 技術指標
      1.測量范圍100歐-2M歐。
     2.精度0.02%（保證精度的前提是使用環境的溫度和準確選擇測
      量量程）
     3.量程選擇：0-3000歐，3K-30K,30K-300K,300K-2M
     4.使用環境：25攝氏度，無粉塵
     5.電壓單相交流220V，50Hz.
 使用方法以及界面說明。

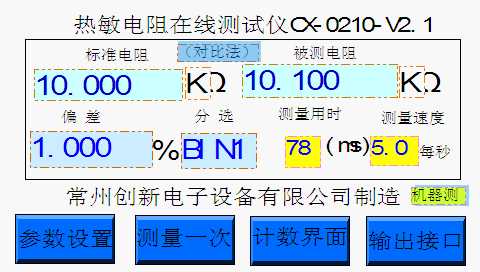

   1.第一頁（開機后畫面）

1.1

左邊標準電阻窗口顯示的是儀表標準端（左測試工位接標準電阻），被測端當前被測電阻值。
1.2


偏差值就是本次測量的偏差百分比，如果當前測量模式是對比法，這個偏差就是指標準電阻端測量值和被測電阻端測量值的誤差百分比，如果當前測量方法是阻值法，這個偏差就是當前被測電阻測量值和我們設置界面里標準電阻設置值的偏差百分比。
分選是指本次測量后判斷所屬檔位。
1.3
測量用時是指當前測量一次所用時間，速度就是指當前設備運行測量之速度。
1.4

參數設置即進入?yún)?shù)設置界面，測量一次就是按動一次儀表完成一次測量，計數界面指進入到計數畫面，輸出接口按動后進入輸出接口畫面（主要用于聯機接線和維護）。

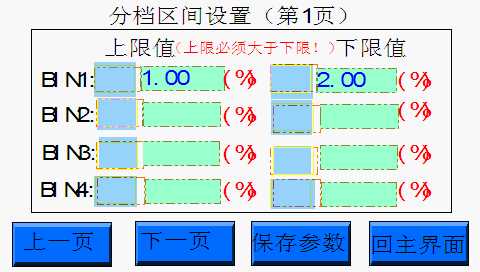

 第二頁

此頁為設置分檔參數之用，分檔判別優先權如下，BIN1>BIN2>BIN3>BIN4>BIN5>BIN6>BIN7>BIN8,其中BIN1優先權最高，BIN8最低。


2.1符號設置方法（以BIN1為例，其它方法相同），


用觸摸筆點擊符號位置，此時符號會按照“+”“-”循環變化選擇。

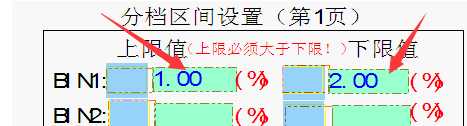

2.2分類百分比設置（單位是百分比%）

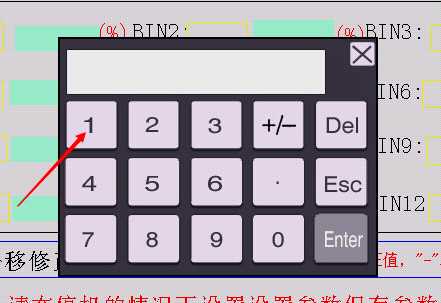

點擊百分比數據顯示框，會彈出系統鍵盤，
然后輸入需要的數據，例如1.0后按Enter鍵確認數據。
其它檔位以此類推，方法相同。
2.3

特別提示：上限值和下限值分檔區間設置，符號可以是“+”“-”任意，上下限可以是正負或者全是正或全是負，上下限數值也可不對稱設置，但是必須滿足上限值大于下限值！
2.4，所有參數設置完畢后，必須保存參數。

按“保存參數”鍵，否則關掉電源后，設置的參數還是會恢復到設置前。

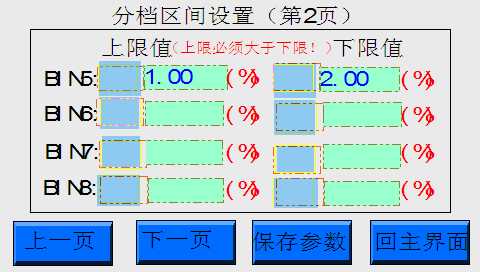

 第二頁界面

設置方法等同于上一頁。
參數設置全部完成后可以點擊“保存參數”加以保存。否則重新開機后數據會回到設置前。

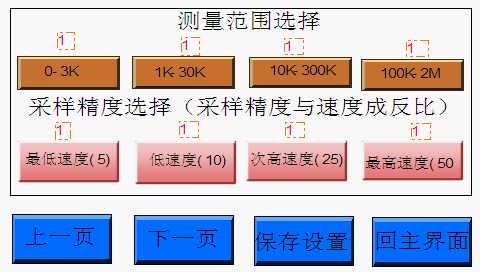

 第三頁界面
  3.1

測量范圍選擇（其實就是選擇內部恒流源），請按測量產品的規格選擇相應的范圍，
測量精度選擇，其實就是采樣時間選擇，在速度滿足的情況下，盡量選擇較高精度。


設置完畢后請保存參數。

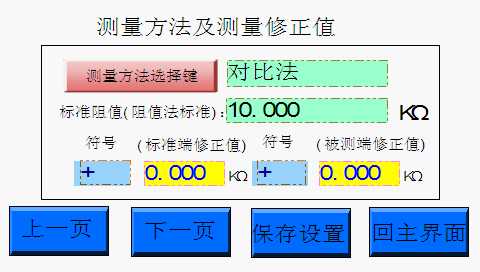

 第四頁設置界面

  4.1測量方法有2種
    第一種：“對比法”是指每次T2所測量的結果都是和T1端誤差對比得到誤差百分比。此測試方法可以用于對油槽溫度不是非?？量痰膱鏊ㄓ筒蹨囟纫膊荒芎蜆?biāo)準溫度相差太大）。
   第二種：“阻值法”是指每次T2所測量的結果都是和如下圖所示的標準阻值相比較達到誤差百分比（此方法對油槽的要求比較高）。

  “阻值法：時標準阻值設置方法，同前面，點擊如上圖位置，彈出系統鍵盤，輸入正確值后，按Enter鍵確認即可。

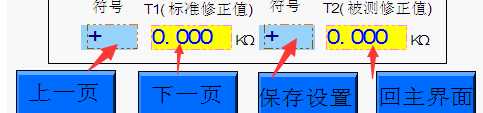

  4.2 測量值的修正方法

如上圖所示，T1端為例，符號“+”就是T1端測量值加上后面的數值，假如后面的是0.500K,也就是T1端（標準電阻放置端）顯示的數值為測量值+0.500K.
T2端測量修正方法相同。

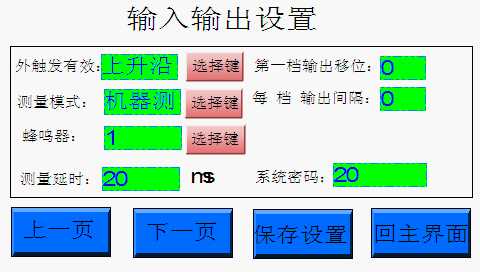

4，第五頁設置


4.1


外部脈沖測量信號的有效沿，即是上升沿儀表測量還是下降沿儀表測量，這個根據機械部分的決定，此信號由外部設備提供（START），儀表收到后開始測量。
4.2


測量模式選擇，“機器測”表示自動測試，觸發信號由外部設備提供和外部同步，“人工測”是作為人工測試儀表或者維修時候使用。
4.3 蜂鳴器選擇有“打開”“關閉”兩種蜂鳴器選擇是每次測量器件蜂鳴器是否發音，可以選擇打開或者關閉。
4.4

測量延時是指儀表收到”START”后，延時一段時間開始測量，單位ms。
4.5移位設置

是指BIN1從測量到輸出的移位步數，此功能主要是用在沒有移位功能的設備上（最大可以設置到200位，使用極為方便），如果設備本身PLC帶移位，此處設成0，下面會實例說明。
4.6每擋輸出間隔

假如輸出間隔“0”，就是BIN2--BIN8的實際輸出和BIN1移位步數是一樣的，假如設置成“1”，就表示：BIN2輸出移位=BIN1輸出移位+1；BIN3輸出移位=BIN2輸出移位+1。。。。BIN8=BIN7+1;此方法適用于，分類電磁鐵或者汽缸在不同的工位。
  特別提示：儀表輸出是按照BIN1....BIN8順序排列，不移位時就是同時輸出?。。?！
4.7

系統密碼是生產廠家內部調試用，請勿嘗試以免損壞。

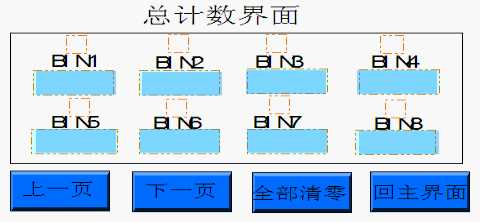

5計數界面：


就是每一檔計數，具有掉電包含功能，點擊具體沒一檔的顯示數字，可以單獨清零沒一檔數值。

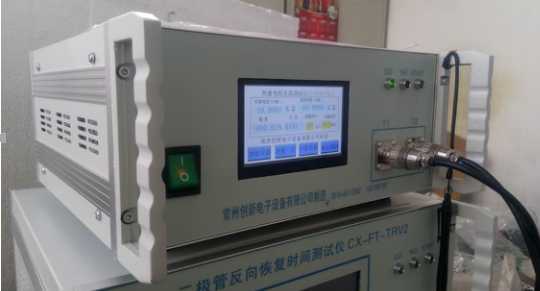

6:前面板說明

GO,NG指示燈，判斷標準是是否為”BIN1”,是BIN1擋GO指示燈就發出指示，不是BIN1范圍NG指示燈亮，START指示燈是外部觸發信號相連，可以看到外部測試信號是否正常。
左邊接標準熱敏電阻端，右邊為被測端，接需要測試的熱敏電阻，若使用阻值法，左邊端可以不接。

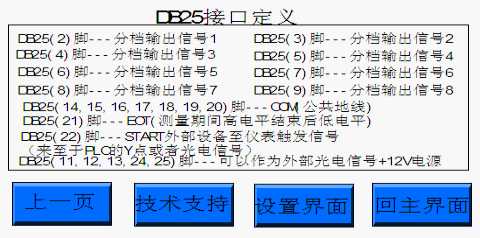

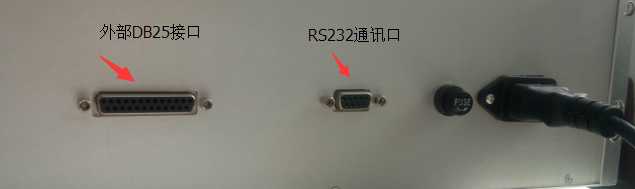

7：儀表接口部分界面。



儀表25芯設備接口定義如下
 腳-----BIN1輸出
 腳-----BIN2輸出
 腳-----BIN3輸出
 腳-----BIN4輸出
 腳-----BIN5輸出
 腳-----BIN6輸出
 腳-----BIN7輸出
 腳-----BIN8輸出
 (14,15,16,17,18,19,20)腳-----COM
 (21)腳EOT(測量期間為高電平平時是低電平）
 腳START(外部觸發信號）
???āā
 腳+12v，可以供電給外部光電開關的電源。
“人工測”模式下此接口可以接12vLED指示燈，作為檔位快速判別，避免人工測量，此燈為購買選擇件。
  操作時候不可以用手直接點擊顯示屏（主要是防止手上有油或者汗水），請用配套的觸摸筆操作！??！
