CX-AMT3.0熱敏電阻測試儀說明書

             CX-AMT3.0熱敏電阻測試儀
            使用說明書






      常州創新電子設備有限公司制造
      13813561387  0519-85113592
    QQ：106474974 微信：13813561387


一．主要特點
1.采用4.3寸觸摸屏作為人機界面，設置參數方便人機界面友好，內部控制采用高速單片機高位AD，準確快速。外觀采用高檔鋁合金機箱，美觀大方。
2.可以設置10個品種產品參數，每個品種參數可以設置20檔分類參數，每檔都可以單獨設置上限和下限值。
3.可以用對比法和直接阻值來測量熱敏電阻，對比法用于25攝氏度或者是精度不高的25攝氏度油槽或水槽測量，只要在標準端放置一個標準熱敏電阻，儀表根據AD采樣值自動推算被測值，直接阻值用于精密的25攝氏度測量元件。
4.每次測量參數可以保存到U盤，可以把參數引入到制表軟件進行進一步統計分析（次功能為選項功能，用戶在定制購買時需要加以說明）。
二．使用說明

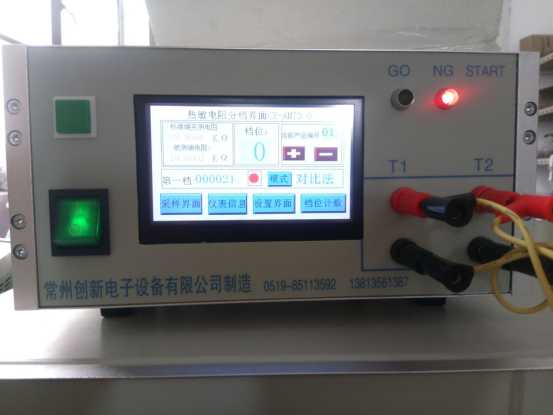

   1.外部接線端說明，
兩個紅色的接線柱是用于對比法接標準熱敏電阻用。



兩個黑色接線柱，用于接被測電阻。使用對比法的時候必須要接標準熱敏電阻，如果使用標準25攝氏度精密油槽直接阻值方法則只要用下面的被測電阻黑色接線柱即可。

GO,NG指示燈和內部判斷標準，都是按照是否是第一檔，第一檔的就是GO，否則就是NG，在多檔測量中，可以直接看檔位顯示。
二．主界面說明

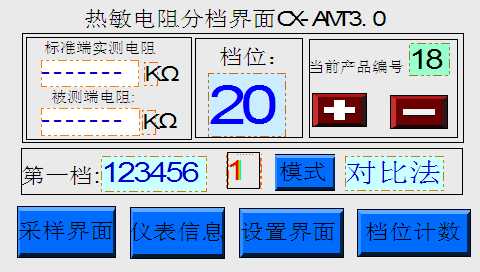

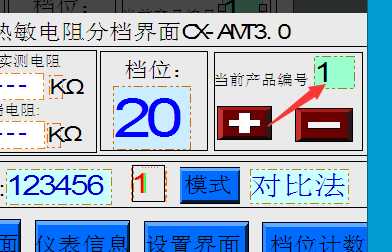

第一步，選擇產品參數編號，可以通過+和-兩個按鈕選擇，本儀表可以保存10個產品設置。
這里我們選編號為1第一個產品，

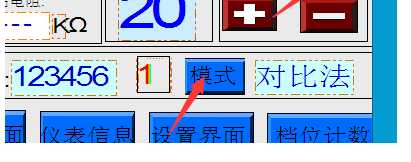

這里可以選擇工作測量模式，是對比法還是阻值法。
假如我們選擇對比法后，請?jiān)谙仍O(shè)置好各檔參數已經所用檔位量程，然后在兩個紅色的接線柱上方上一個標準的熱敏電阻，在兩個黑色的接線柱上防水被測的熱敏電阻，此刻
在上圖中位置會分別顯示標準端的阻值，和被測端的阻值，請務必注意，若選用對比法，被測端的阻值由三部分決定，被測端采樣值，標準端采樣值和標準端實際25攝氏度的標準值（此數字在設置界面里需要設置），放上被測電阻后，儀表會自動判定檔位是哪一檔的，1-20。

二．設置界面

廠家內部用的調試密碼，不對用戶公開。

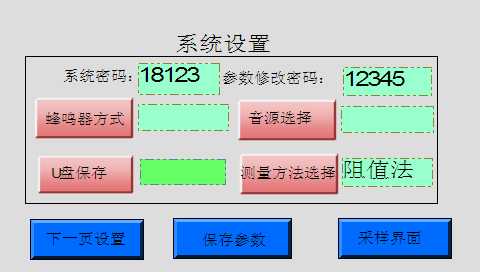

參數修改密碼，在具體設置參數的時候必須準確輸入密碼后才能修改特別提示參數修改密碼為“88888”

以上為判斷GO和NG測量時候選擇，這種測量主要用于出廠檢驗，只有好和不好兩種狀態。

以上是參數設置，先設置上頁數據修改密碼為88888后才能設置本頁參數。

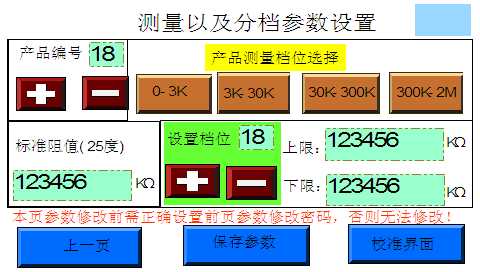

先選擇產品編號，譬如1

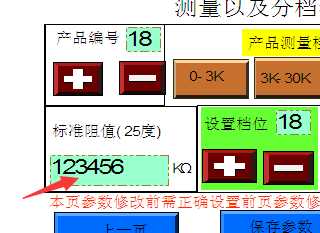

此標準阻值就是在使用對比法時候，放在標準端的標準熱敏電阻，在25攝氏度精密油槽里的實際值（不一定是10k或者一個標準的數，只是測值，譬如10.004k之類，因?yàn)橐业揭粋€(gè)完全標準的熱敏電阻有難度），

范圍選擇按鈕其實就是選擇恒流源，3k是1mA,30K是100uA,300K是10uA，2M是1uA，必須要選擇，否則會引起不測試！選擇不一定按照上面的阻值范圍，根據需要選擇恒流源，譬如測量10k電阻，可以用3k-30k，也可以選用30k-300k，后者電流是10uA,前者是100uA,電流大小會對小芯片有微小的影響。

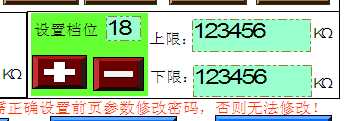

此部分功能為設置1-20檔的上限和下限值，儀表內部判定優先權為，1檔最高，20檔最低

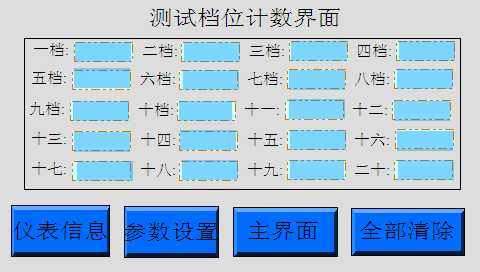

計數界面中，測量的每一檔計數值。按動每一檔的數字可以單獨清楚每一檔的數字。
因?yàn)閭}促，可能有沒有說清的功能，您可以通過電話，QQ,微信聯系我公司。不到之處敬請諒解。
