CXMTR20二極管反向恢復時間測試儀表說明書


CXMTR20二極管反向恢復時間測試儀
使用說明書


            常州創新電子設備有限公司
電話：0519—85113592
  技術咨詢（微信）13813561387

      CXMTR20二極管反向恢復時間測試儀使用說明
1. 測試條件：
IF＝0.5A    IR＝1A     TRR＝0.25A    R＝1Ω
2. 技術參數：
測量TRR    20~3500nS±5％  ±3個字
    電源   220V±10％    40VA     50／60HZ

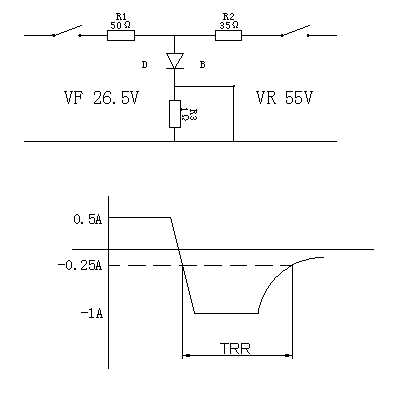

3. 測試原理：


4. 使用方法：

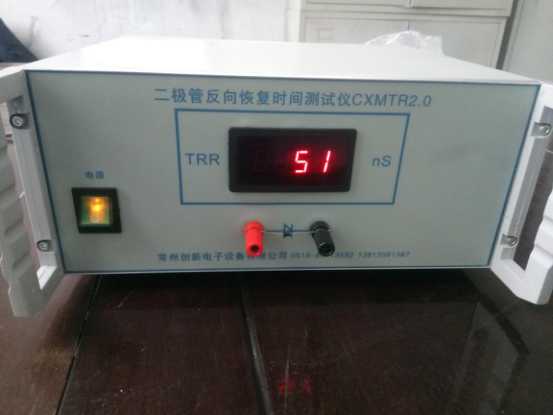

打開電源開關，先預熱十分鐘以上，將被測二極管放在接線柱上，注意極性不要放反，即可在面板上顯示出被測管的反向恢復時間。
特別提示：由于恢復時間是ns級高頻參數，用戶外接測量線后會引起誤差增大，所以盡量用高品質極短線引出，測量時盡量不要用手直接拿二極管，以免人溫度影響測量值，部分儀表外接了量程開關，350ns以下請用小量程（選擇開關放在下面），超過350ns用大量程（選擇開關放在上面）。
可以按照用戶要求，增加調節電位器。
本公司還有一款用于測芯片的TRR儀表，觸摸屏，數字修正測量值，測量極性可以通過按鈕快速轉換，采樣頻率每秒幾次可設置。
