MOS管內阻+二極管正向電壓測試儀使用說明

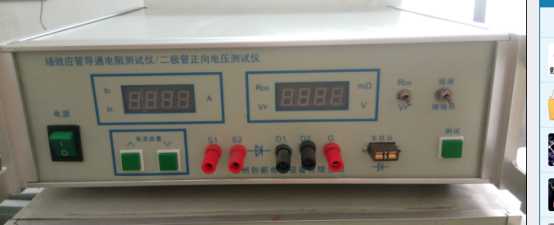

MOS管內阻二極管正向電壓測試儀
使用說明書










常州創新電子設備有限公司
電話：0519-85113592
                    13813561387

MOS管內阻二極管正向VF測試儀使用說明
本儀表用于測量MOS管內阻和半導體二極管正向壓降VF
1. 技術參數：
正向電流選擇范圍IF  0.1A~12.0A       ±1％
(我公司還有其它型號從1-1000A的正向壓降測試儀，價格和型號不一樣，可以根據用戶需要定做)
MOS內阻范圍最大4000毫歐。
正向壓降VF 0.000V~4.000V   ±1％ ±2個字
電流電壓     220V  ±10％   10VA
2. 使用方法：
  一，測量MOS管內阻

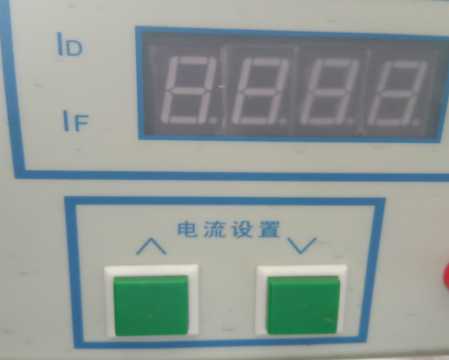

     1 安鈕設定IF值

對于內阻較大的MOS管，建議設置電流1.0A,因?yàn)镸OS是一個線性電阻，內阻基本和電流無關。

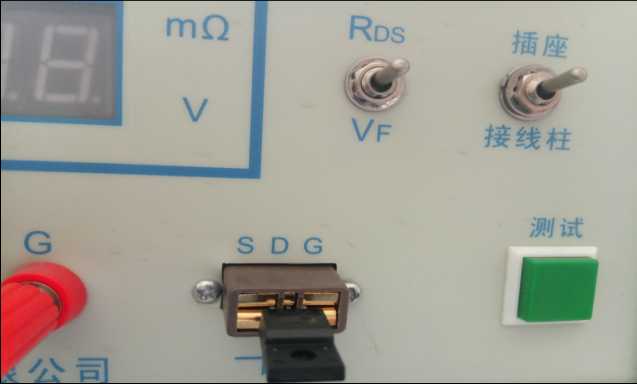

將RDS和VF選擇開關打到RDS(內阻)，另外一個測量目標打到上面插座位置，此刻在下面的插座上插上待測的MOS管，如圖所示，按動測試按鈕一次，MOS管的內阻就會顯示出來。如果被測的較大或者設置電流過大可能會顯示滿度。
二，二極管正向壓降測量。
首先確認被測二極管的封裝形式，軸向型二極管，可以用配套的測試臺，如果是TO220之類的二極管，可以用MOS的插座（D為二極管+，S為二極管-），然后相應選擇測量目標是插座還是接線柱。
RDS和VF選擇開關打到VF位置，根據要測試的二極管電流設定好電流IF值，按面板測試按鈕，LED數字顯示VF值。
您在使用中如果有技術問題，可以致電13813561387（馬工），也可添加此號碼微信，本公司也可根據用戶需要定制各種測量方案.
