CXLY20二極管正向浪涌電流發生器使用說明
CXLY20浪涌發生器主要用于試驗單只二極管承受正向功率電流能力以判斷其可靠性，可以用于測試單二極管或橋（我公司還另外有專門檢測全波整流橋的儀表，型號為CXQLY2）。
主要特點：采用全數字合成技術，輸出波形失真小，輸出穩定，高速單片機+觸摸屏人機界面友好，由于采用新的合成方法，輸出精度高，本儀表輸出為高精度恒流，不隨外電及負載而變化（注意引出線的平方數也不能太小）。
1． 技術參數：
正弦波電流5.0～400.0A(400A常規的，另外還有800A,1200A，1800A 幾款，還可以根據用戶要求定制電流)    ±0.8％ 峰值
正弦半波標準包含：0.25ms,0.5ms,0.75ms,1ms,2ms,,5ms,8.3ms,10ms
          (通過儀表的觸摸屏可以選擇以上標準，如有其它特殊標 準均可定制)
電源    220V±10％   50Hz
功耗    100VA

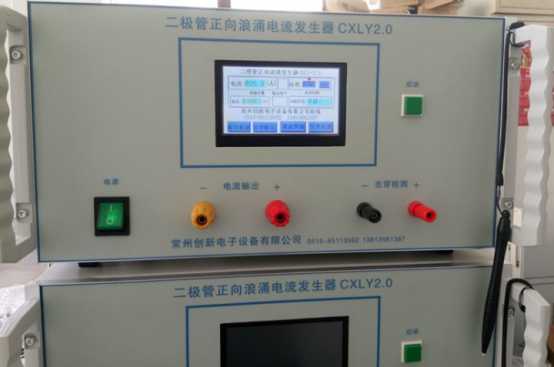

2,面板說明
2.1電流輸出部分

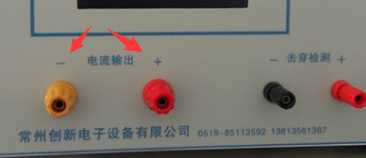

如上圖所示左邊黃色接線柱為二極管負極（色環端），右邊紅色接線柱是二極管的正極，因?yàn)殡娏鬏^大，每次裝元件的時候請保持良好接觸。
2.2二極管極性判別部分，如下圖


此項功能的由于判斷電壓只有是15v相當于萬用表，（采用低電壓是為了兼容低壓肖特基管一增加通用性）反向電壓測量漏電,如果超過第二頁設置的漏電值儀表會發出報警，最大測量漏電值為40uA,這種判別只相當于萬用表。實際浪涌沖擊效果以精密高壓判斷的請用專業儀表進行判斷?。。?！


2.觸摸屏使用說明




2.1浪涌電流設置

用儀表佩帶的觸摸筆點電流顯示位置文本框，會彈出系統鍵盤，如下圖所示：

請輸入您想要設置的電流，如圖為45.0A,輸入后按Enter 鍵，為確認，Esc為退出鍵盤，Del為刪除重新輸入。
按Enter后，設置的電流就會輸入儀表，
如果是臨時修改試驗用電流，不建議保存數據，只有按儀表啟動按鈕后，就會按照新的設置電流輸出浪涌電流。
如果在設置后按保存數據鍵，下次開機后就會按照新的電流設置。

2.2 標準的選擇
標準有0.25ms,0.5ms,0.75ms,1ms，2ms，5ms，8.3ms，10ms幾種選擇，通用標準為8.3ms
設置時候只需要按動下圖所示的+或者-鍵。


備注：保存數據鍵的功能，是針對浪涌電流和標準選擇的。
2.3輸出指示

浪涌電流正確輸出一次，此窗口就會出現綠燈，同時會有蜂鳴器警示報警。
2.5 接觸測量


 每次按動輸出啟動按鈕后，儀表會進行一次自動判別，測量一下是否正確放置了二極管，此電壓為測量接線柱兩端的電壓，如果太高或太低，都會說明沒有二極管或者放反了二極管或者輸出短路了，那樣就不會輸出浪涌電流。
2.6
最大輸出說明：

這里的400A是指本儀表最大峰值電流是400A，本公司還有800A,1200A的規格可供用戶選擇，后兩種價格不一樣，如果用戶需要其它更多的電流可以協商定制。
 按鈕說明：

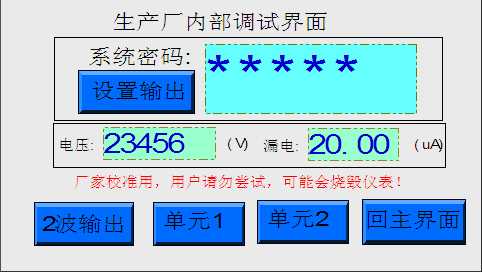

保存數據，用于永久改變輸出浪涌電流或者是測量標準。啟動輸出，相當于面板上的啟動按鈕。調試界面，生產儀表的廠家調試用，需要密碼啟動調試程序，不對用戶開放。儀表信息：指儀表的生產信息和廠家的技術咨詢資料。
3，第二頁說明

系統密碼為生產廠家在調試校準的時候用，此密碼不對用戶開放，用戶需要設置的是擊穿判定時漏電門限值設置，

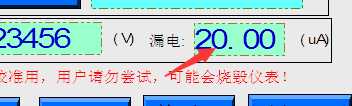

設置方法，用觸摸筆點漏電顯示窗口，會彈出系統小鍵盤，請輸入正確的漏電值（測量時超過此值儀表會發出報警），最大40uA。其它部分按鍵均為生產廠家內部使用，不開放。
4，使用方法：
設定電流值，正確放置二極管，按下面板啟動鍵看到輸出窗口有綠燈，說明完成一次浪涌輸出，如果顯示紅燈說明二極管放反或者接觸不好或者二極管本身是短路或開路的。
試驗二極管對環境溫度有要求時，應將二極管放入（25攝氏度）恒溫箱中進行浪涌試驗。
   感謝您使用本公司的儀表，另外本公司還有其它系列儀表，也可根據用戶需要定制各種測量?jī)x表，歡迎聯系。如技術問題探討，歡迎致電13813561387，或者按照手機號碼搜索微信添加好友。
