全橋/半橋/二極管正向浪涌電流發生器(CXQLY2-800A)使用說明









常州創新電子設備有限公司
   電話：0519-85113592 13813561387 18015052001
       彩色電子檔說明書加微信 13813561387(技術咨詢)
CXQLY20正向浪涌電流發生器使用說明
CXQLY20浪涌發生器主要用于試驗全橋半橋或單只二極管承受正向浪涌功率電流能力以判斷其功率和焊接可靠性。
主要特點：采用全數字合成技術，輸出波形失真小，輸出穩定，高速單片機+觸摸屏人機界面友好，由于采用新的合成方法，輸出精度高，本儀表輸出為高精度恒流，不隨外電及負載而變化（注意引出線的平方數也不能太小）。
1． 技術參數：
正弦波電流峰值5.0～800.0A(400A常規的，另外還有1200A，1800A 幾款，還可以根據用戶要求定制電流)    精度±0.85％ 峰值
正弦半波標準包含：0.5ms,0.75ms,1ms,2ms,,5ms,8.3ms,10ms
          (通過儀表的觸摸屏可以選擇以上標準，如有其它特殊標 準均可定制)
電源    220V±10％   50Hz
功耗    100VA
2,面板說明
2.1全橋接法（工作模式設置到-全橋）

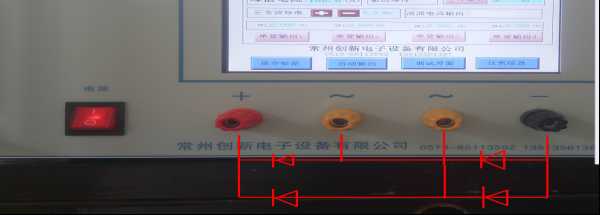

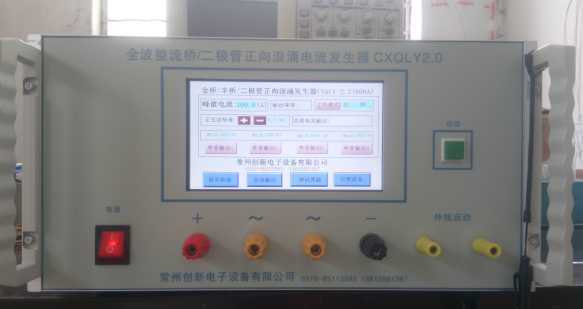

全橋使用方法首先把儀表工作模式設置到--全橋，如上圖所示左邊紅色接線柱為橋輸出正端，中間兩個黃色接線柱是接橋交流端，黑色接線柱為橋負端，因為電流較大，每次裝元件的時候請保持良好接觸。
2.2共陰半橋接法（工作模式設置到-共陰半橋）

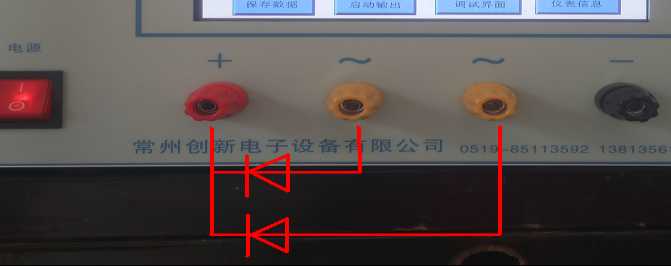

共陰半橋使用方法，先將儀表工作模式設置到--共陰半橋，按照上圖接線即可。
2.3共陽半橋接法（工作模式設置到-共陽半橋）

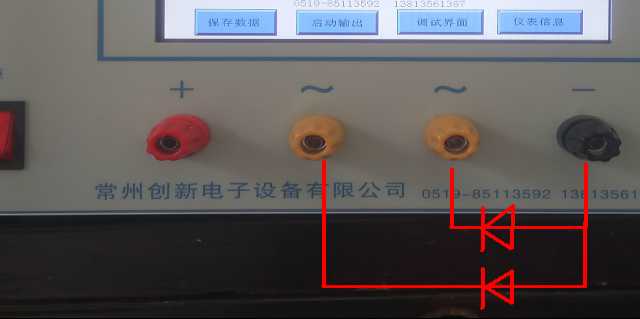

共陽半橋使用方法，先將儀表工作模式設置到--共陽半橋，按照上圖接線即可。
2.3單個二極管接法（工作模式設置到--單二極管）

單個二極管使用方法，先將儀表工作模式設置到--單二極管，按照上圖接線即可。
2.工作界面觸摸屏使用說明

2.1浪涌電流設置

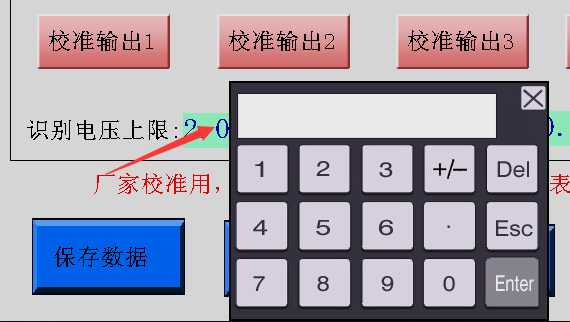

用儀表配帶的觸摸筆點電流顯示位置文本框，會彈出系統鍵盤，如下圖所示：


請輸入您想要設置的電流，如圖為45.0A,輸入后按Enter 鍵，為確認，Esc為退出鍵盤，Del為刪除重新輸入。
按Enter后，設置的電流就會輸入儀表，
如果是臨時修改試驗用電流，不建議保存數據，只有按儀表啟動按鈕后，就會按照新的設置電流輸出浪涌電流。
如果在設置后按保存數據鍵，下次開機后就會按照新的電流設置。

2.2 標準的選擇
標準有0.5ms,0.75ms,1ms，2ms，5ms，8.3ms，10ms幾種選擇，通用標準為8.3ms
設置時候只需要按動下圖所示的+或者-鍵。


備注：保存數據鍵同時可以保存標準。

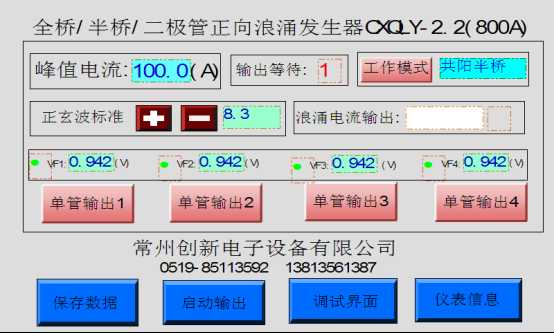

2.3工作模式選擇如下圖

工作模式選擇鍵如上圖，模式有4種：全橋，共陰半橋，共陽半橋，單二極管。請根據實際工作需要予以設置。
2.4輸出指示


浪涌實驗成功輸出一次，此窗口就會出現綠燈，同時會有蜂鳴器警示報警。
2.5 接觸測量


 每次按動輸出啟動按鈕后，儀表會進行一次自動判別，測量一下是否正確放置了二極管，以上4個電壓分別為4個二極管測量接線柱兩端的電壓，如果太高或太低（上限值和下限值在調試頁里有設置），都會說明沒有二極管或者放反了二極管或者輸出短路了，那樣就不會輸出浪涌電流。
2.6按鍵說明

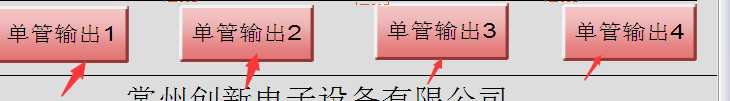

以上4個功能鍵，可以單獨對4個工位二極管進行單獨浪涌輸出試驗。
2.7
最大輸出說明：

這里的800A是指本儀表最大峰值電流是800A，本公司還有400A,1200A,1800A的規格可供用戶選擇，后兩種價格不一樣，如果用戶需要其它更多的電流可以協商定制。
 按鈕說明：

保存數據，用于永久改變輸出浪涌電流或者是測量標準。啟動輸出，相當于面板上的啟動按鈕。調試界面，生產儀表的廠家調試用，需要密碼啟動調試程序，不對用戶開放。儀表信息：指儀表的生產信息和廠家的技術咨詢資料。
3，第二頁說明

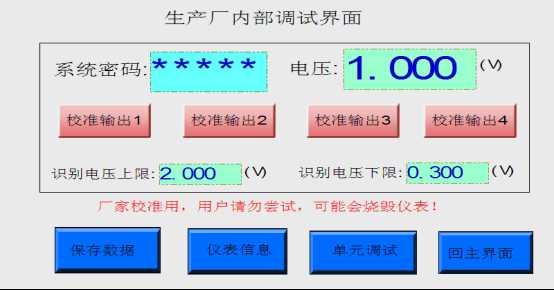

系統密碼為生產廠家在調試校準的時候用，此密碼不對用戶開放，用戶需要設置的接觸識別電壓上限和接觸識別電壓下限值（每次輸出前判斷是否短路開路的條件）。
設置方法，
用觸摸筆點漏電顯示窗口，會彈出系統小鍵盤，請輸入電壓值以判斷接觸可靠性。其它部分按鍵均為生產廠家內部使用，不開放。
4，使用方法：
4.1根據器件手冊設定正弦波浪涌電流值（最大800.0A）。
4.2設置工作模式（全橋，共陰半橋，共陽半橋，單二極管）。
4.3設置標準（常規8.3ms）。
4.4根據工藝要求，選一批器件，有條件的請先用4810看一下器件的硬特性和耐壓。
4.5根據工作模式正確放置相應的器件。
4.6按下面板啟動鍵看到輸出窗口有綠燈，說明完成一次浪涌輸出，如果顯示紅燈說明二極管放反或者接觸不好或者二極管本身是短路或開路的。
4.7全部試樣樣品實驗完畢后，請用圖示儀檢查浪涌后的效果。
特別提示，每次浪涌實驗需要的時間，和設置電流有關，電流越大，做一次時間越長（主要原因是內部電容儲能需要時間）。
試驗對環境溫度有要求時，應將二極管放入（25攝氏度）恒溫箱中進行浪涌試驗。
   感謝您使用本公司的儀表，另外本公司還有其它系列儀表，也可根據用戶需要定制各種測量儀表，歡迎聯系。如技術問題探討，歡迎致電13813561387，或者按照手機號碼搜索微信添加好友。
