二極管分體式（帶測試盒）TRR測試儀
            CX-FT-TRV1.1
            使用說明書


       常州創新電子設備有限公司

電話：086-0519-85113592
             13813561387（技術咨詢馬工）


,一，技術特點：

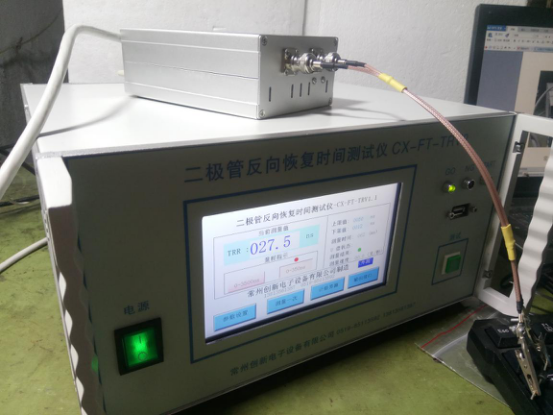

  1，二極管反向恢復時間測試儀（另外我公司還有用于整流橋的反向恢復時間測試儀，可以設置測量全橋，共陰或共陽的半橋，升級后還可以支持雙軌一臺儀表相當于兩臺儀表）采用外接小測試盒，大大縮短了測試線的長度，提高了準確性，測量線采用軍標高頻線，降低測量線影響。
  2，將數字轉換部分全部高度集成化到小測試盒里面，這樣無同軸電纜傳輸高頻信號，測試盒送到測量主機的已經是全數字信號，測試盒與主機的連線長短對測量結果無任何影響，標配的測試盒到主機連線為3米線。
  3，測試內部自動分成2檔由上限值決定，當上限值小于350ns時儀表切換到0.0-350.0ns量程顯示到0.1ns，當上限值大于350ns時儀表自動切換到0-3500ns量程顯示到1ns，提高了測量精度與穩定性。
  4，測量值可以進行數字化修正，避免了因?yàn)槠骷x散性或測試線造成的差異。
  5，采用7寸觸摸屏作為顯示和參數輸入人機界面友好使用方便。
  6，可以連接貼片一貫機和軸向一貫機使用靈活。
  7，配置有U盤保存數據版本，為用戶選擇功能版本，可以把一個班測量的數據全部保存到U盤。
二，電氣性能
  1，測試標準，
     IF＝0.5A    IR＝1A     TRR＝0.25A    R＝1Ω


`        0.5A

－0.25A
     1A
                  TRR
正向電流0.5A，反抽電流1A,負載電阻1歐，鑒別點為-0.25v。
2，測量精度
    15~3500nS±3％  ±3ns
 3，電源電壓交流220v，平均功耗25w。
三，使用界面說明

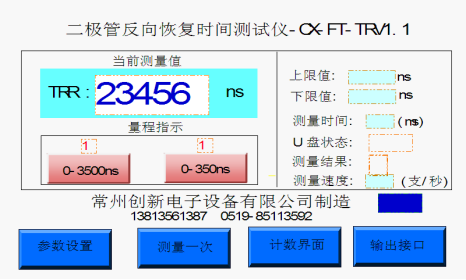

   1，第一頁

其中上限值是指當前設置的產品最大允許值可以進入到參數設置頁面里設置下面會有介紹，下限值是指當前產品設置的最小允許值可以進入到參數設置頁面里設置下面會有介紹，測量時間是指測量一只材料所用的時間值，單位毫秒ms，測量速度是指當前設備運行時測量的速度，單位：只/秒，需要說明的是，測量時間和測量速度都是在聯機時候才起作用，對于內部測量無效。

（1）， 按下此鍵可以進入第二頁參數設置頁面。

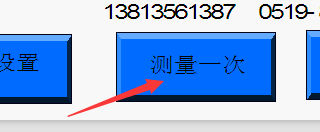

（2）此測量鍵按動一次就會測量一次

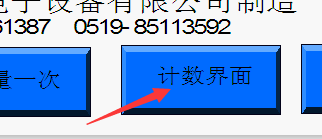

（3）觸摸按動后進入計數界面。

 2，第二頁

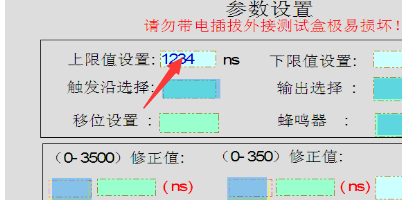

（1）上限值的設置方法，

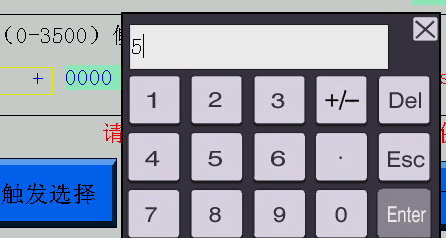

       點擊上限值顯示框里面的字，將彈出系統鍵盤如下圖

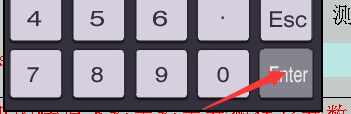

根據需要用小鍵盤輸入想要輸入的值，后按動
Enter鍵確認即可，同樣的方法可以設置下限值。
上限值決定儀表用的測量檔位，當上限值小于350ns時儀表切換到0.0-350.0ns量程顯示到0.1ns，當上限值大于350ns時儀表自動切換到0-3500ns量程。

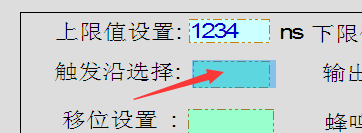

（2）觸發沿選擇可以選上升沿或者下降沿，表示外接START上升或者下降時候儀表開始測量，設置觸發沿方法用觸摸筆點擊如下圖所示位置即可選擇

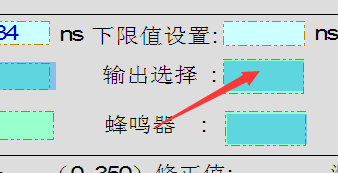

（3）輸出選擇的含義是，GO的時候輸出高或者低電平，NG始終和GO的輸出相反，設置方法點擊如下圖所示位置即可選擇。

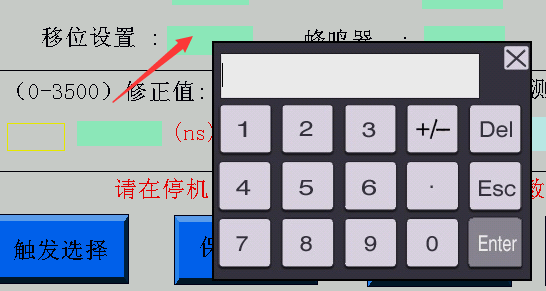

（4）（4）移位選擇，點擊如下圖所示位置，彈出系統鍵盤，輸入移位的數字，按Enter鍵確認即可

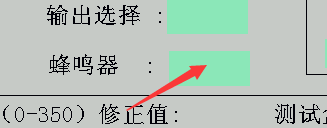

（5）蜂鳴器選擇，點擊如下圖所示位置，可以選擇測量時蜂鳴器是打開還是關閉。
（6）U盤存儲功能，可以把每次測量的數值保存到U盤里可以用Excel打開無需其它專用軟件，打開后可以打印可以利用Excel來統計。此功能為用戶選擇功能，不是標配。點擊下圖所示位置后，可以選擇：1保存GO數據，2保存NG數據，3保存GO+NG數據，4不保存，點擊一次選擇一次，
（6）數據的修正分為兩個部分，
此部分為3500ns修正值設置，點擊前面“+”號或者“-”號可以選擇測量值“加”修正值，還是測量值“減”修正值，修正值大小設置可以按照下圖，點擊圖示位置，彈出系統鍵盤，輸入修正值后按Enter確認
0.0-350.0的一檔修正值設置方法同方法一樣相同。

（3）觸發信號源選擇

觸發方式選擇按鈕，按動后會看到第一頁上顯示觸發源的框內會顯示出，內測或者外測，內測即內部自動測量，無需外部測量信號。外測就是和設備聯機時候以外部設備的START信號為準，一個信號測量一次。

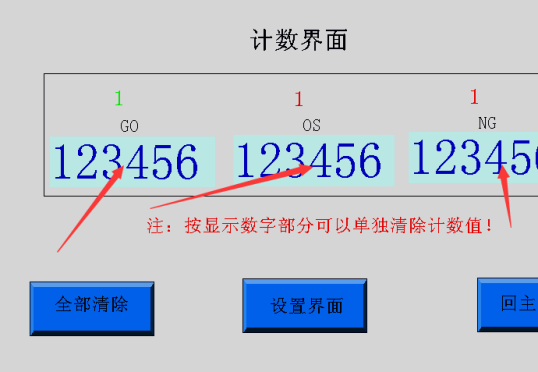

3，計數界面

計數值分3個，點擊數字可以單獨清零，OS是指開路或者反向的二極管數字。NG是值超出上下限的數字。

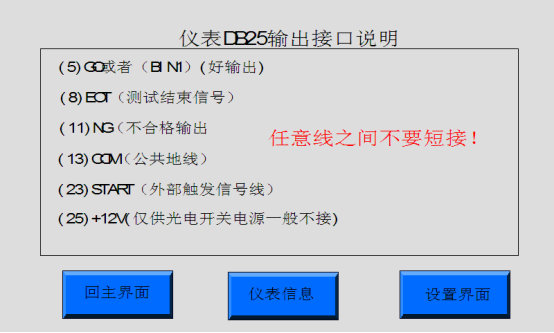

4，輸出接口

輸出接口輸出為集電極開路門，輸出的驅動能力為同時輸出小于等于1A直流，開路電壓最高30v，可以直接連接到PLC的X點或者工控機的輸入端。請勿和電源直接連接。
謝謝您的使用，在使用過程中如果有疑問可以致電：13813561387（馬工），也可加qq:106474974,或者微信查找手機號碼：13813561387,歡迎多提寶貴意見。
