整流橋二極管反向浪涌SI沖擊測試儀

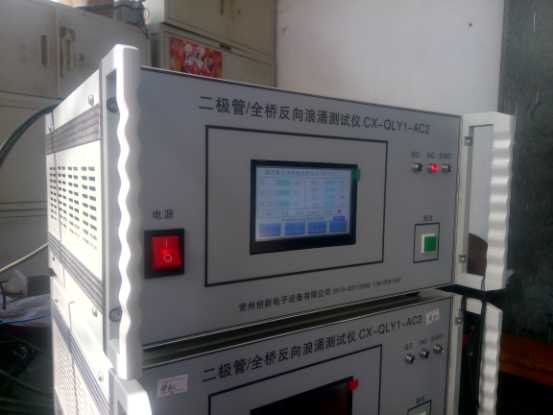

CX-QLY1-AC2整流橋/二極管反向浪涌SI沖擊測試儀
使用說明書






          常州創新電子設備有限公司
       電話：0519—85113592，13813561387

   一。CX-QLY1-AC2整流橋二極管反向浪涌測試儀主要用于對整流橋或二極管進行SI沖擊，具有高度集成化，輸出電流精度高，輸出波形好，有EOT信號可以連接貼片一貫機軸向一貫機，使用簡單可靠特點。
一，技術指標
1， 開路電壓1800v。
2， SI電流范圍1.00mA—15.00mA(1%)（本公司還有另外一款儀表SI電流可以最大達到25.00mA價格略高）
   3，  VR電壓設置范圍0--1600V（1%）。
   4，  IR漏電測量范圍0.0-4.000uA（2%）。
   5，  測試模式為雙向或者單向可以設置測量。
6， 電源電壓AC220V（10%）50Hz，100w。
二，測量時序及原理。
1. 單向模式：單向只沖擊正方向一個方向，適用于單二極管測量，收到啟動信號后儀表正向輸出SI電流(輸出時間為SI_time設置頁面里可以設置大小單位ms）àSI_time時間到開始測量SI_U1à延時Wa_time(大小可以設置單位ms)à儀表正向輸出VRà儀表測量IR1à測量VR1à判斷SImax>SI_U1>SImin方為合格à判斷IR1<IR(設置電流上限，設置頁面里可以設置)為合格。
2.雙向模式：雙向可以分別沖擊正向和反向兩個方向，整流橋AC端沖擊測量（本公司還有另外一款儀表四線輸出可以分別對整流橋內部四個二極管進行SI電流沖擊），收到啟動信號后儀表正向輸出SI電流(輸出時間為SI_time設置頁面里可以設置大小單位ms）àSI_time時間到開始測量SI_U1à延時Wa_time(大小可以設置單位ms)à儀表正向輸出VRà儀表測量IR1à測量VR1à輸出方向轉換成反方向輸出à反向輸出SI電流àSI_time時間到開始測量SI_U2à延時Wa_timeà儀表正向輸出VRà儀表測量IR2à測量VR2à判斷SImax>SI_U1>SImin與SImax>SI_U2>SImin，判斷IR1<IR與IR2<IR為合格。
三， 使用方法以及界面說明。

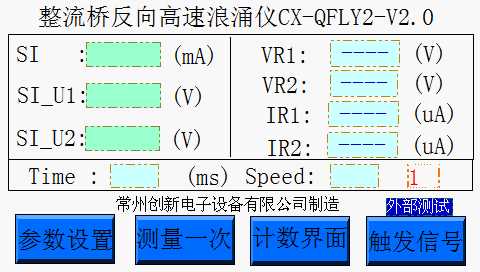

   1.第一頁（開機后畫面）

1.1 SI為當前反向浪涌電流值，可在設置頁面里進行設置。
1.2 SI_U1為正方向SI沖擊電流結束前電壓值，此電壓值必須滿足設置頁面里SImax>SI_U1>SImin方為合格。
1.3 SI_U2為反方向SI沖擊電流結束前電壓值，此電壓值必須滿足設置頁面里SImax>SI_U2>SImin方為合格。
1.4  VR1為儀表正向輸出的實測電壓值，此值應該基本等于設置頁面里VR值，IR1為儀表正向測量的漏電值。
VR2為儀表反向輸出的實時電壓，IR2為儀表反向測量的漏電值。
1.5  Time是指每測量一次用時，單位毫秒。
1.6  Speed是儀表的當前測量速度，單位（只/秒）。

觸發測量信號源選擇，可選“內測”“外測”，開機默認是“外測”。

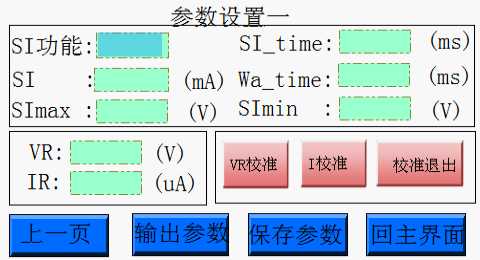

2，第二頁，設置畫面

2.1 SI功能打開或關閉，點擊如圖位置可以改變
2.2 SI是指浪涌沖擊電流大小，單位mA，設置方法如下：

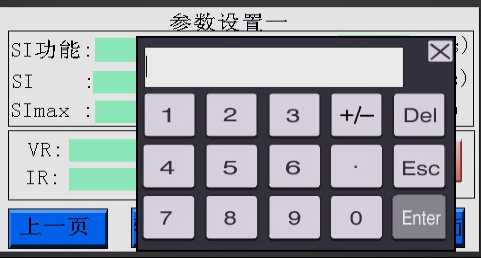

用觸摸筆點擊SI顯示窗口，彈出系統鍵盤

輸入想要設置的SI電流值，譬如：按‘1’‘0’‘.’‘0’按Enter鍵確認即是10mA，按錯鍵可以用‘DEL’刪除。
2.3 VR和IR設置方法同上，點擊VR或IR窗口，彈出系統鍵盤，輸入正確的參數。

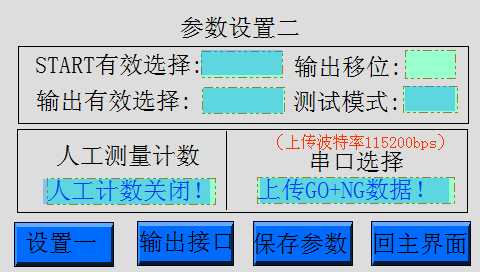

3，第三頁‘參數設置二’頁面，點擊第二頁下方‘輸出參數’即可進入。


2.3 START有效沿設置，點擊如下圖位置，可以設置外部觸發信號有效沿，

選擇范圍：“上升沿”“下降沿”。

2.4   輸出有效選擇，選擇范圍：“高電平”“低電平”

選擇“高電平”就是合格的時候，聯機GO信號輸出的是高電平，反之是低電平。
2.5   輸出移位，是指測量結果和輸出結果的位移，范圍0-20.
      設置方法，同前，用小鍵盤輸入。

2.6  測試模式可以選擇‘單向’和‘雙向’

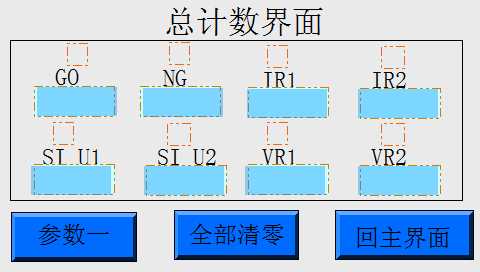

4，第四頁計數界面


此頁分別記錄了，GO,NG,SI_U1,SI_U2，IR1,IR2不合格的數字，按動顯示窗口，可以分別清零?。?！

4，第五頁，輸出接口部分，
7：儀表接口部分界面。

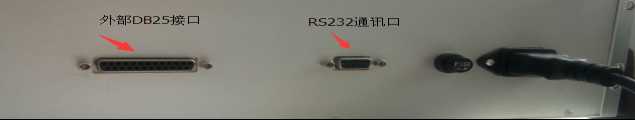

RS232為儀表輸出通訊口，可以上傳每次測量數據至電腦，波特率為115200，上傳數據可以選擇：GO數據或者NG數據或者GO+NG全部數據。

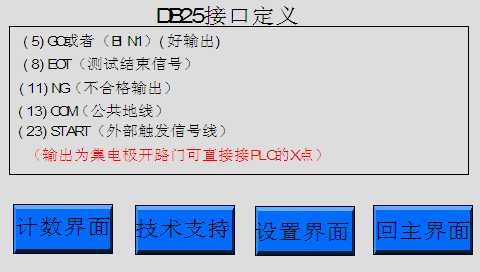

儀表25芯設備接口定義如下
     （5）DB25的5 腳-----GO輸出
     （8）DB25的8 腳-----EOT輸出
     （11）DB25的11腳-----NG輸出
     （13）DB25的13 腳-----COM公共地線
     （23）DB25的23腳----外部START信號輸入端
    所有輸出為集電極開路門，可以任意接PLC的X點，START可以直接接PLC的Y點。
