MOS場效應管測試儀

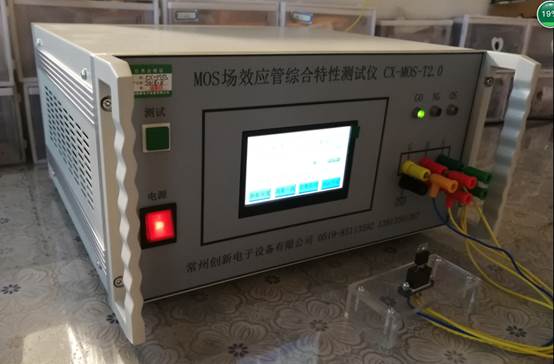

CX-MOS-T2.0 場效應管測試儀
使用說明書







           常州創新電子設備有限公司
       電話：0519—85113592，13813561387
                 22mm22.cn


  一。CX-MOS-T2.0 場效應管測試儀主要用于測量MOS管耐壓VDSS以及導通電阻RDS，具有測量精準可靠快速的特點。
一，技術指標
   1，VDSS電壓范圍0—1600V（±1.0%）。
   2，RDS電阻測量范圍0.000-40.00歐姆（±1.0%）。
   3，電源電壓AC220V（10%）50Hz，44AV。
二.使用方法以及界面說明。

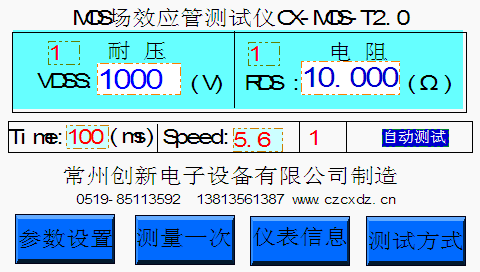

   1.第一頁（開機后工作畫面）

1.1   VDSS為測試的MOS管耐壓值，RDS電阻為測試電阻值。
1.2   Time是指每測量一次用時，單位毫秒。
1.3    Speed是儀表的自動測量速度，單位（只/秒）。

測試方式選擇，可選“自動測試”“按鈕測試”，開機默認是“自動測試”。

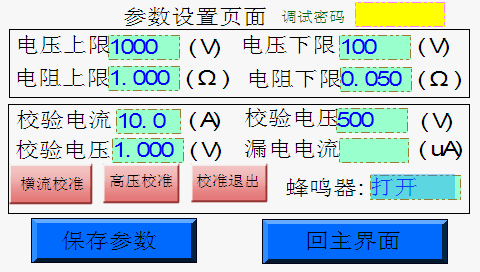

2，第二頁，設置畫面

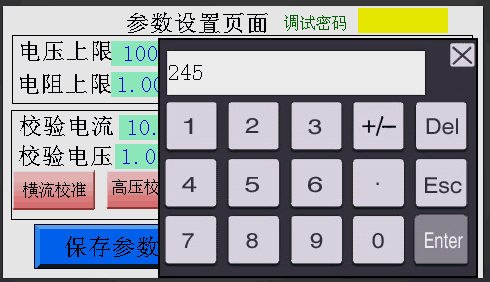

2.1  電壓上限是指判斷是否合格的最大電壓，超過此值即為不合格，設置方法如下，用觸摸筆點顯示窗口，彈出系統鍵盤

輸入想要設置的上限電壓值，按Enter鍵確認。
2.2  電壓下限值為設置合格耐壓之下限，小于該值即為不合格，設置方法如同以上，點擊窗口，彈出系統鍵盤，輸入正確的電壓按Enter確認,
2.3   電阻上限值為合格電阻最大值，電阻下限值為合格電阻最小值，設置方法同上。
2.4  校驗窗口的電流及電壓值為生產廠家調試用，不對用戶開發，使用需要輸入調速密碼。
2.5  點擊蜂鳴器狀態窗口，可以選擇打開蜂鳴器和關閉蜂鳴器，蜂鳴器打開時，測量完畢如果合格會輸出蜂鳴聲，關閉則靜音，只有面板指示燈輸出合格或不合格。

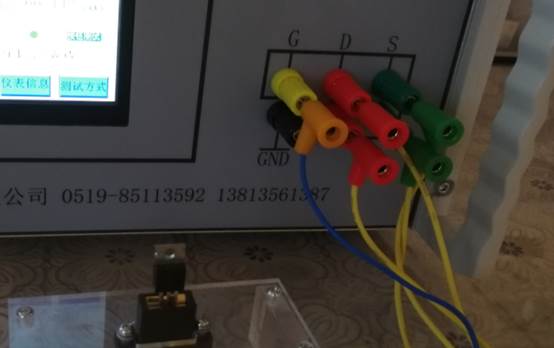

3，測量輸出接口部分接法如下圖





4，使用方法，插上測試做的5個橡膠插頭（按照顏色一一對應），在測試座上插上MOS管，
按動面板上測試按鈕即可完成一次測量，如果合格蜂鳴器會蜂鳴一聲同時面板合格燈會亮起。
GO-合格指示燈
NG-不合格指示燈
OS-開路或短路指示燈
測試按鈕為按鈕測試作用
   因?yàn)閮x表輸出有高壓，測試請注意安全！
