LED恒流管測試儀(1)

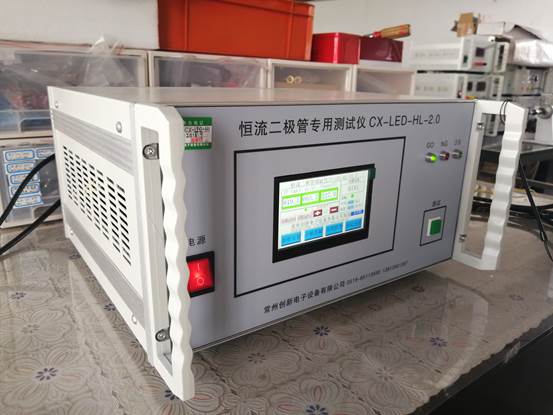

CX-LED-HL-2.0 LED用恒流管測試儀
使用說明書






           常州創新電子設備有限公司
       電話：0519—85113592，13813561387
                 22mm22.cn


  一。CX-LED-HL-2.0 恒流管測試儀主要用于測量LED燈具恒流二極管,具有使用方便測量精準可靠快速的特點,可以連接貼片一貫機。
一，技術指標
   1，IP電流范圍0—250mA（±1.0%）。
   2，Vk(肩電壓)測量范圍0-250.0V。
   3,Vbmax(最大負載電壓)范圍0-250.0V.
   4,具有排極性功能,可以連接自動設備.
   5，電源電壓AC220V（10%）50Hz，80AV。
二.使用方法以及界面說明。

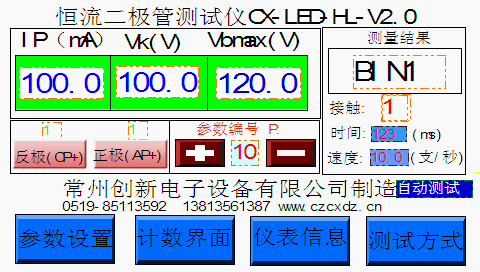

   1.第一頁（開機后工作畫面）

1.1             IP為測試的恒流值，測試條件電壓可以在設置一里面設置,標準為20V。
1.2             Vk為肩電壓.
1.3             Vbmax為最大負載電壓.
1.4             正極和反極代表本次測量是正極性還是反極性.
1.5             參數編號可以通過”+””-”號來選擇,每個編號代表一個測量產品所需要的參數,最大可以設置到10.
1.6             測量結果表示根據測量值判斷的檔位,本機可以從BIN1-BIN6設置6個檔位,同時有6個輸出.沒一檔的具體設置后面會有介紹.分檔的優先權為:BIN1(最大)>BIN2>BIN3>BIN4>BIN5>BIN6>NG.
1.7             接觸是指測試刀片是否接觸良好,如果亮紅燈表示測試刀片有接觸不良,應該及時維護.
1.8   Time是指每測量一次用時，單位毫秒。
1.9    Speed是儀表的自動測量速度，單位（只/秒）。

測試方式選擇，可選“自動測試”“按鈕測試”，開機默認是“按鈕測試”,聯機必須使用按鈕測試。

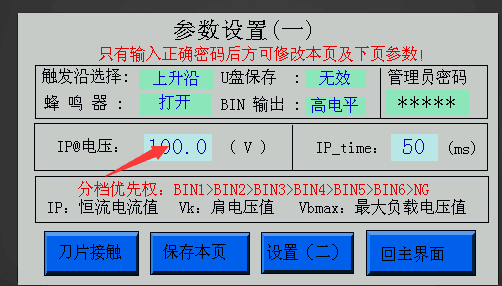

三，第二頁，設置畫面(點擊首頁下方參數設置可以進入)

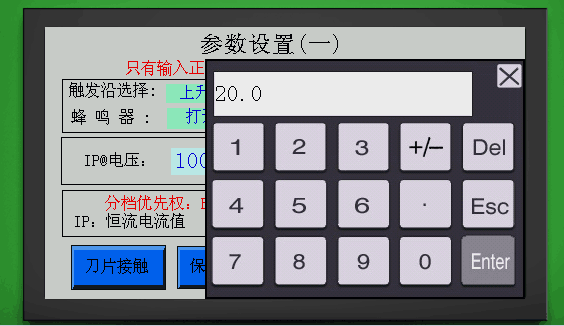

2.1  IP@電壓是指測量IP電流的條件,標準為20v,本儀表可以任意設置,范圍為0-250V，設置方法如圖，用觸摸筆點顯示窗口，彈出系統鍵盤


輸入想要設置的上限電壓值(譬如20.0分別點擊2,0,.,0)，按Enter鍵確認。
2.2  IP_time為測量IP的電壓所加的時間,設置范圍為最大200ms,由于恒流管是負溫度系數器件,對溫度極為敏感,時間長內部發熱,所測量的恒流值越小,時間長還將影響測試效率,設置方法如同以上，點擊窗口，彈出系統鍵盤，輸入正確的電壓按Enter確認.

2.3
觸發沿選擇,點擊如上圖所示位置,儀表可以選擇外部觸發START上升沿或者下降沿有效。
2.4  U盤保存選項目前無效。
2.5  點擊蜂鳴器狀態窗口，可以選擇打開蜂鳴器和關閉蜂鳴器，蜂鳴器打開時，測量完畢如果合格會輸出蜂鳴聲，關閉則靜音，只有面板指示燈輸出合格或不合格。
2.6，  BIN輸出選擇就是選擇有效電平是高電平還是低電平.
2.7,   本頁參數設置完畢后請點擊下方
      將修改后的參數永久保存到內部.否則關機后新數據會消失.
2.8     點擊設置(二)進入第二頁設置界面.

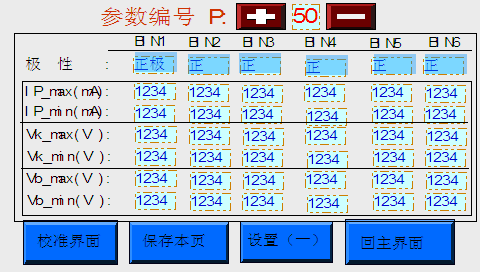

四,設置(二)

4.1參數編號為當前需要設置的產品代號.
4.2 BIN1---BIN6的參數設置
極性,就是指當前BIN為””正極性””還是””反極性””還是”不分”
4.3  IP_max指電流上限值,設置方法為用隨機的觸摸筆點擊顯示窗口,彈出系統鍵盤,進行修改,后面參數修改為統一操作,不一一介紹.
     IP_min電流下限,  合格的IP為小于等于上限大于等于下限.
     Vk_max肩電壓上限.
     Vk_min肩電壓下限
     Vb_max最高負載電壓上限
     Vb_min最高負載電壓下限
     所有參數設置完畢后可以點擊保存本頁,對修改參數進行保存.

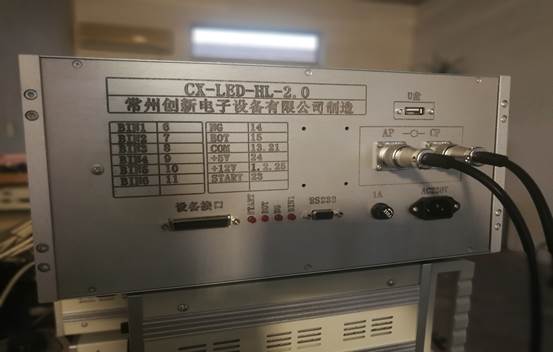

五,后面板接口介紹

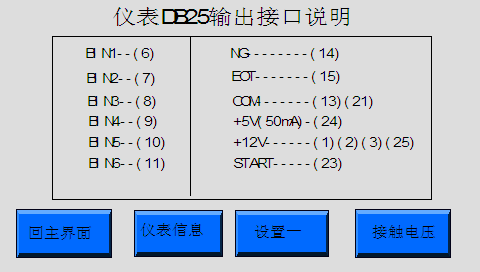

5.1設備接口為連接設備自動測試用

5.2為RS232串口.
5.3 AP,CP為測試航空插頭,默認正極性為AP為正.
六:面板使用說明

6.1測試按鈕為人工測試用,此按鈕不會改變后面接口的輸出狀態!!
6.2GO-合格指示燈
6.3NG-不合格指示燈
6.4OS-開路或短路指示燈




   因為儀表輸出有高壓，測試請注意安全！
由于時間倉促,難免不妥之處,歡迎來電探討.
  微信號:13813561387，qq：106474974
 官網：22mm22.cn
               常州創新電子設備有限公司
                 0519-85113592  13813561387
